Master-K200S
I/O点：最大384
使用高速数据处理专用MPU芯片(0.5μs/步)
在线编辑
专用功能模块
模拟I/O、高速计数、位置控制模块
|
特点 |
|
|
|
 I/O点：最大384
使用高速数据处理专用MPU芯片(0.5μs/步)
在线编辑
专用功能模块
模拟I/O、高速计数、位置控制模块
标准网络结构
Fieldbus(Fnet),RS-232C/RS-422/485
远程I/O系统用Fieldbus(Fnet)
GOL-SMQA,GOL-SMIA,GOL-SMHA
所有模块可移换
电源模块提供DC± 15V直流电源给模拟量模块(GM6-PAFB)
三种类型的CPU |
|
|
系统配置 |
|
|
|
|
项目 |
规格 |
|
K3P-07AS |
K3p-07BS |
K3P-07CS |
|
控制方式 |
循环执行存储程序，中断任务执行 |
|
I/O刷新方式 |
程序每一扫描周期刷新 |
|
编程语言 |
语句表 梯形图 |
|
指令 |
基本指令 |
30 |
|
应用指令 |
220 |
|
处理速度 |
基本指令 |
0.5μs/步 |
|
程序容量（步） |
7K |
|
数据类型 |
I/O继电器(P) |
P0000~P023F(384) |
|
辅助继电器(M) |
M0000~M191F(3,072) |
|
保持继电器(K) |
K0000~K031F(512) |
|
耦合继电器(L) |
L0000~L063F(1,024) |
|
特殊继电器(F) |
F0000~F063F(1,024) |
|
定时器(T) |
100ms |
T000~T191(192) |
|
10ms |
T192~T255(64) |
|
计数器? |
C000~C255(256) |
|
步进控制(S) |
S00.00~S99.99(100 x 100 步) |
|
数据寄存器(D) |
D0000~D4999(5,000 Words) |
|
定时器5类型 |
上升沿 下降沿 累计 单稳态 复触发定时器 |
|
计数器4类型 |
加、减、加减、环形计数器 |
|
专用功能 |
运行方式下编辑程序 强制I/O开关 |
|
操作方式 |
运行 停止 暂时 调试 |
|
最大扩展 |
没有扩展板 |
|
自诊断 |
执行延迟 存储错误 I/O错误 电池错误 电源错误等 |
|
其它功能 |
内置RS-232C |
内置RS-485, PID,
RTC |
内置：RS-232C,PID,RTC，HSC | |
|
|
输入模块 |
|
|
|
项目 |
DC输入 |
AC输出 |
|
G61-D21A |
G61-D22A |
G61-D22B |
G61-D24A |
G61-D24B |
G61-A11A |
G61-A21A |
| 输入点 |
8 |
16 |
32 |
8 |
|
额定输入电压 |
DC12/24V |
DC12/24V |
DC12/24V |
DC12/24V |
AC100~120V |
AC200~240V |
|
额定输入电流 |
3mA/7mA |
7mA |
3mA/7mA |
7mA |
7mA |
11mA |
|
响应时间 |
关-开 |
5ms或更小 |
15ms或更小 |
|
开-关 |
5ms或更小 |
25ms或更小 |
| 公共方式 |
8 点/1公共 |
32 点/1公共 |
8 点/1公共 |
|
类型 |
共地/共源类型 |
共源 |
共地/共源类型 |
共源 |
共地 |
|
隔离方法 |
光电耦合器 |
|
运行指示 |
LED |
|
内部电源消耗(DC5V) |
40mA |
70mA |
70mA |
75mA |
75mA |
35mA | |
|
|
输出模块 |
|
|
|
项目 |
继电器输出 |
可控硅输出 |
晶体管输出 |
| G6Q-RY1A |
G6Q-RY2A |
G6Q-SS1A |
G6Q-TR2A |
G6Q-TR2B |
G6Q-TR4A |
G6Q-TR4B |
| 输入点 |
8 |
16 |
8 |
16 |
32 |
|
额定工作电压 |
DC12/24V，AC100~220V |
AC100~240V |
DC12/24V |
|
额定工作电流 |
2A/点 |
2A/点，5A/公共 |
0.6A/点，4A/1公共 |
0.5A/点，4A/1公共 |
0.1A/点，2A/1公共 |
|
响应时间 |
关-开 |
10ms或更小 |
1ms或更小 |
2ms或更小 |
|
开-关 |
12ms或更小 |
0.5周期+1MS可更小 |
2ms或更小 |
| 公共方式 |
1 点/8公共 |
8 点/1公共 |
8 点/1公共 |
16 点/1公共 |
16 点/1公共 |
32 点/1公共 |
32 点/1公共 |
|
类型 |
- |
共地 |
共源 |
共地 |
共源 |
|
隔离方法 |
继电器 |
光电耦合器 |
|
电涌 |
- |
可变电阻CR吸收器 |
clamp diode |
| 外部电源 |
|
DC24V |
| 运行指示 |
LED |
| 内部电源消耗(5VDC) |
210mA |
400mA |
190mA |
180mA |
170mA |
140mA |
120mA | |
|
|

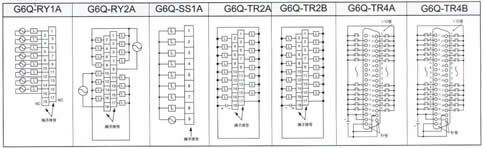

接线图 |
|
|
|
 |

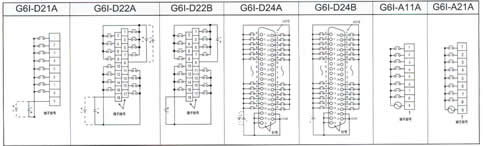

| [输入模块] |
|
